Как подключить люминесцентную лампу от 12 вольт


Драйвер для питания ЛДС от 12 вольт

Драйвер для питания ЛДС от 12 вольт
Данная схема была взята из журнала Радиохобби №3 за 1999 год и представляет собой повышающий преобразователь напряжения, построенный по принципу блокинг-генератора. Генерация осуществляется за счет положительной обратной связи, управляющей работой ключевого транзистора. При этом на вторичной обмотке трансформатора генерируются коротковременные высоковольтные импульсы. В момент включения преобразователя лампа дневного света имеет высокое сопротивление, напряжение на ее электродах возрастает до 500 вольт, но как только лампа прогреется, напряжение снизится до 50 – 70 вольт. Поэтому крайне важно не включать преобразователь без нагрузки, поскольку напряжение на нем может вырасти до 1000 вольт, что способно вывести из строя трансформатор.

На рисунке показаны две схемы, верхняя - для транзистора структуры p-n-p, нижняя - для транзистора n-p-n. Естественно, что при смене структуры транзистора меняется также полярность конденсатора С1.

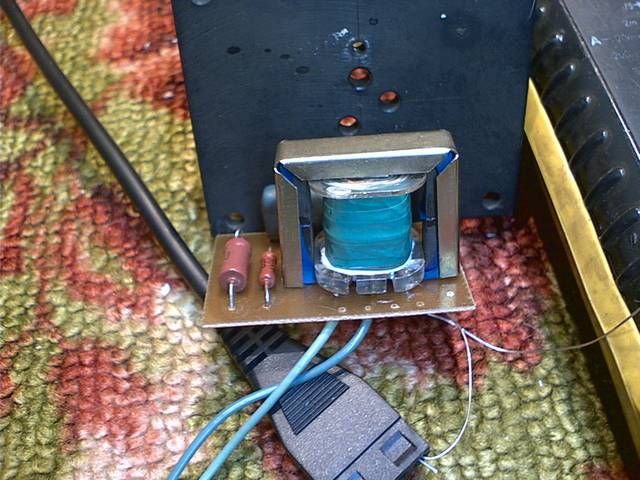

Трансформатор изготавливается на Ш-образном феррите 7х7 с магнитной проницаемостью НМ2000. Первой мотается вторичная обмотка, по схеме она подключается к ЛДС. Она содержит 240 витков, намотанных проводом ПЭВ-0,23. После чего обмотка хорошо изолируется и поверх нее мотаются обмотка коллектора – это 22 витка, намотанных проводом ПЭВ-0,56 и базовая обмотка, которая содержит 6 витков, намотанных проводом ПЭВ-0,23. Естественно, что диаметры проводов могут в небольших пределах варьироваться. Необходимый для изготавливаемого трансформатора сердечник можно раздобыть в старом дисковом телефонном аппарате, например ТА-68. Тогда с его каркаса необходимо предварительно удалить все старые обмотки. Также Ш-образный сердечник подходящего сечения магнитопровода можно взять из компьютерного блока питания. Важно! Между половинками Ш-образного сердечника необходим зазор – прокладка из немагнитного материала. Подойдет лист тонкой бумаги, один слой изоленты и т.п. Необходимо это для того, чтобы сердечник не намагнитился, иначе преобразователь через непродолжительное время перестанет работать.

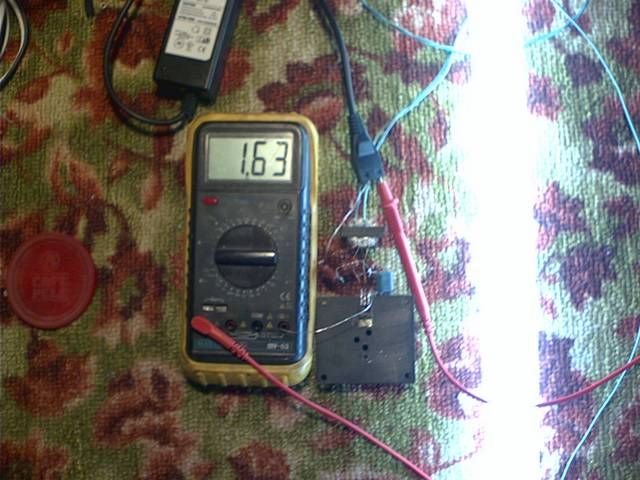

Для правильной работы схемы необходимо настроить потребляемый преобразователем ток. Для этого необходимо знать мощность применяемой ЛДС. Допустим, ее мощность 20 ватт. Тогда потребляемый преобразователем ток должен быть 20Ватт/12в=1,66А. Такой ток выставляется подбором базового резистора R1.

Транзистор Т1 необходимо поместить на радиатор. Площадь радиатора выбирается таким образом, чтобы после часа работы за него можно было бы спокойно держаться. Вместо транзисторов КТ837Ф и КТ805БМ можно применить КТ818 и КТ819 соответственно.

Проверяется работоспособность преобразователя следующим образом. Если сразу после включения преобразователя лампа загорелась тускло, а через долю секунды разгорелась в полную силу, значит все работает нормально. Если же лампа продолжает работать тускло, значит необходимо подбирать R1, или даже менять транзистор. Провода от трансформатора до лампы должны быть как можно толще и короче, иначе лампа будет зажигаться плохо, или не зажигаться совсем.

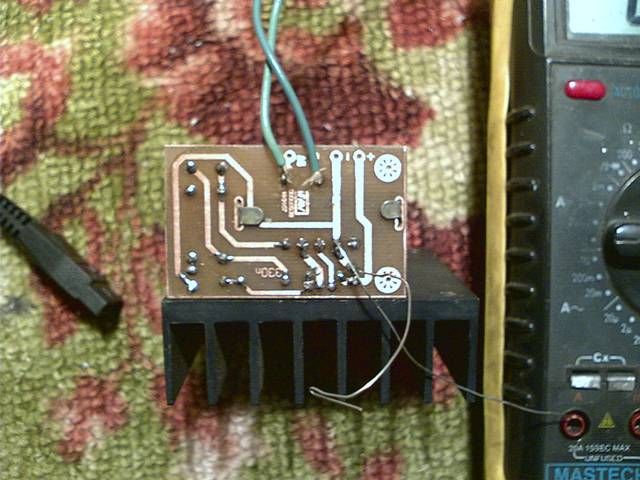

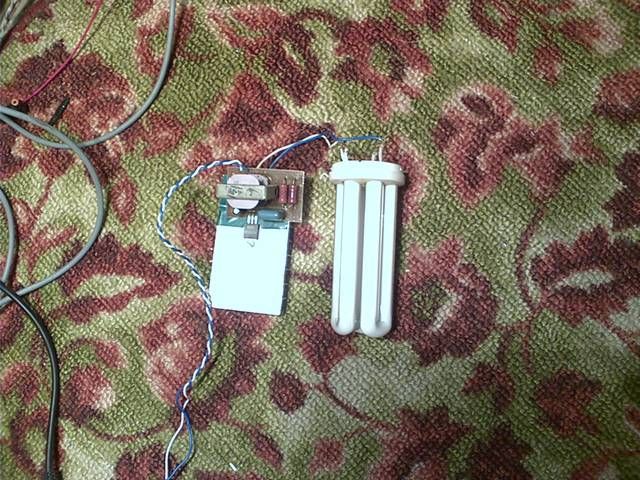

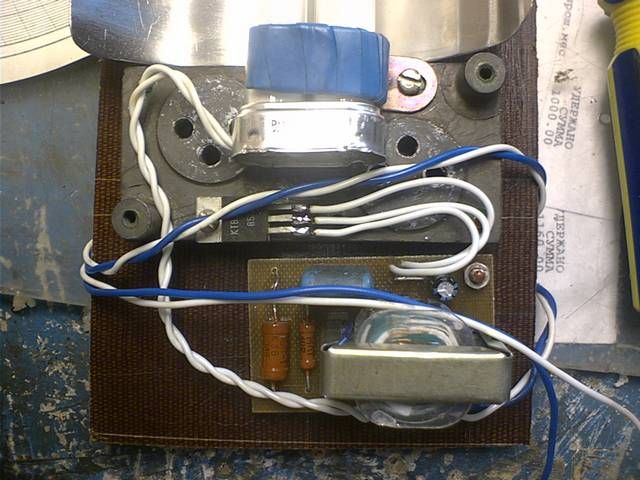

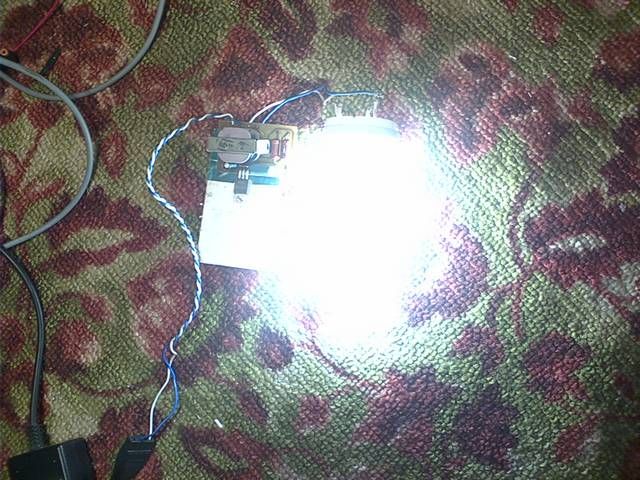

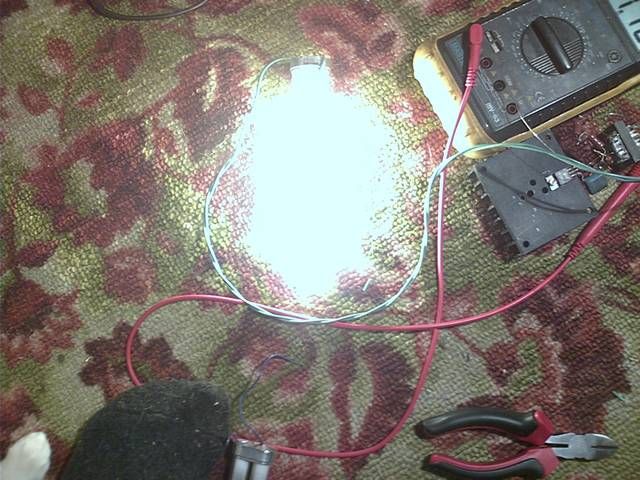

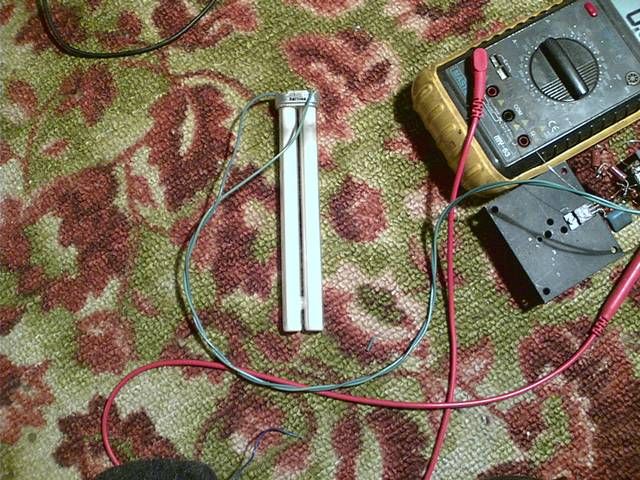

А теперь немного фотографий.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Страница не найдена (404) - NXP® Semiconductor

Запрошенная вами страница не может быть найдена.

Возможные причины отсутствия страниц и что можно делать:

  • Если вы ввели URL-адрес в адресной строке , убедитесь, что URL написан правильно.
  • Если вы использовали закладку , удалите ее и перейдите с домашней страницы.
  • Если вы не можете найти продукт или страницу и вам нужны технические помощь , введите запрос на обслуживание.
  • Эта страница может быть недоступна на языке, который вы выбрано
.

Диммирование флуоресцентных ламп Как работают люминесцентные светильники

Диммирование флуоресцентных ламп Как работают люминесцентные светильники

Люминесцентная лампа работает так же, как неоновая лампа. На каждом конце есть электроды, которые нагреваются, чтобы уменьшить величину ударного тока, необходимого для возбуждения газа в трубке. После возбуждения трубки электроды продолжают оставаться нагретыми из-за передачи тока, но напряжение, необходимое для поддержания возбуждения газа, значительно падает по сравнению с напряжением удара.

Внутренняя часть лампы покрыта смесью люминофора, которая загорается при попадании УФ-излучения на стекло. Поскольку свет не является прямым результатом свечения нити накала, люминесцентные лампы по своей природе более эффективны, чем лампы накаливания.

Магнитные и электронные балласты используются с люминесцентными лампами. Электронные балласты предпочтительнее, поскольку они легче по весу, выделяют меньше тепла и используют высокочастотные формы волны напряжения для устранения видимого мерцания лампы.Электронные балласты обычно работают в диапазоне 32 кГц, например, а не в диапазоне 120 Гц, используемом в магнетиках. Известно, что это иногда вызывает другие проблемы, такие как увеличение гармоник в линии и помехи для инфракрасных устройств управления, но плюсы перевешивают минусы.

Компактные флуоресцентные лампы

Компактные люминесцентные лампы относятся к люминесцентной лампе, размер которой уменьшен за счет сворачивания спирали или складывания для создания эффекта длинной трубки в небольшом пространстве.

Есть два типа компактных люминесцентных ламп:

Встроенный

Балласт встроен в цоколь лампы.Такие типы могут использоваться как прямая замена стандартных ламп Эдисона Винта или Байонета. Однако диммирование оставляет желать лучшего. Даже версии встроенного CFL с регулируемой яркостью не обеспечивают плавного затемнения в широком диапазоне.

Неинтегрированный

Неинтегрированные компактные люминесцентные лампы

имеют отдельный балласт, аналогичный стандартной люминесцентной лампе.

Диммируемые балласты доступны для неинтегрированных компактных люминесцентных ламп и действительно обеспечивают приемлемые характеристики диммирования.

Компактные флуоресцентные лампы необходимо полностью прожечь в течение 100 часов перед затемнением (см. Дополнительную информацию ниже). Несоблюдение этого правила приведет к потемнению и преждевременному выходу лампы из строя.

Регулировка яркости люминесцентных светильников

При затемнении флуоресцентных ламп важно понимать, что невозможно создать плавный переход между выключением и уровнем. Поскольку свет генерируется разрядом через газ, подобно дуговой лампе или неоновой трубке, всегда будет «скачок» уровня света при первом ударе трубки.Яркость, до которой «подскакивает» уровень, определяется балластом - см. Раздел ниже о регулируемых процентах. Всегда помните, что при уменьшении яркости люминесцентных ламп характеристики не будут такими же, как у традиционных ламп накаливания с регулируемой яркостью.

Люминесцентные светильники затемняются с помощью специального регулируемого балласта. Это связано с тем, что стандартные балласты обычно не способны поддерживать тепло электрода в степени, необходимой для надлежащего возбуждения газа при изменении входного напряжения. Хотя магнитные балласты с регулируемой яркостью существуют, почти все балласты с регулируемой яркостью в наши дни являются электронными.

Электронные пускорегулирующие аппараты изменяют частоту, с которой работают лампы, без изменения напряжения на электродах и, следовательно, могут получить гораздо более широкий диапазон регулирования яркости. В то время как магнитные поля действительно позволяли снизить мощность лампы до 20-40%, электронные балласты на некоторых моделях могут уменьшаться до 1%.

О различных балластах с регулируемой яркостью

Балласты обычно называют количеством проводов, которые их питают. На рынке США доступны три различных типа балласта (110 В, 60 Гц).Балласты бывают двух-, трех- и четырехпроводными. Двухпроводные балласты крайне редки в Европе (более низкая частота означает, что они не работают правильно), поэтому практически все диммируемые флуоресцентные лампы являются трех- или четырехпроводными.

2-проводной

Это очень распространенные балласты, которые проще всего установить. Для них требуется приглушенный горячий и нейтральный (подразумевается заземление), и они доступны в моделях с затемнением на 5% от таких компаний как Lutronand Advance (Philips). Они устанавливаются и управляются на одном диммере так же, как и источник лампы накаливания, за исключением того, что установлен нижний порог.Эта настройка предотвращает работу ламп ниже рекомендованного напряжения, предотвращая преждевременный выход из строя как ламп, так и балластов.

2-проводные пускорегулирующие устройства изготавливаются как с прямой, так и с обратной фазой. Чтобы уменьшить яркость балласта с обратной фазой, вам потребуется использовать модуль диммера с обратной фазой, такой как диммер ETC ELV10 в совместимой диммерной стойке.

3-проводной

Эти балласты также распространены и обычно довольно недорогие. Тем не менее, они используют два регулятора яркости для управления и питания, так как им требуются регулируемый горячий, переключаемый горячий и нейтраль (понимается заземление).Advance и Lutron производят их в моделях 1%, 5% и 10%. Используется порог, подобный 2-проводным моделям, и в момент, когда один диммер переходит в полный режим (не тусклый), а другой начинает плавное уменьшение до полного. Модуль диммера является особенным, так как по коду у него должен быть только один выключатель для обоих выходов.

4-проводной

В 4-проводном балласте

используются горячий (не тусклый) и нейтральный (понимается заземление) плюс два низковольтных провода для управления 0-10 В постоянного тока (аналоговый) или протоколы управления DSI или DALI (цифровые).Доступны модели с контролем 5% и 10%. Опять же, порог используется для установки минимальной мощности и управляющего напряжения. Используйте стандартные модули диммера в сочетании с платой управления 0–10 В постоянного тока, такой как плата FLO при диммировании Unison. Обратите внимание, что ток поступает от балласта и опускается на плату FLO, поэтому стандартный ЦАП может не работать. Подробнее об этом позже.

О различных процентах диммирования

Всегда есть много вопросов, связанных с процентами диммирования, публикуемыми производителями для балластов.Проценты основаны на светоотдаче, измеренном с помощью люксметра. Человеческий глаз воспринимает увеличение света не линейно, а как функцию, близкую к квадратическому закону, однако в люксметрах действительно используется линейная шкала. Поэтому, глядя на минимальный уровень яркости люминесцентного светильника, глаз будет видеть больше света, чем заявленный процент. Вот таблица, которая поможет вам лучше сравнить рекламируемый или измеренный свет с воспринимаемым светом.

Тип балласта (то, что продают производители) Измеряемая освещенность (что видно на метр) Воспринимаемый свет (то, что вы видите)
1% 1% 10%
5% 5% 22.4%
10% 10% 32%
20% 20% 46%

Балласт 5% является наиболее распространенным из всех типов балласта. Покупатели систем часто не понимают, почему их люминесцентные лампы не тускнеют до 5%. Пожалуйста, помогите им понять, почему 5% означает световой поток, а не воспринимаемый свет или контрольный уровень.

Важные советы по установке

  • Хорошая идея - «приправить» лампы на 100 часов перед тем, как погаснуть. Хотя он больше не требуется производителями ламп или балластов, он имеет тенденцию к повышению производительности. Рекомендуется приобрести и установить в кладовке несколько запасных светильников, чтобы обеспечить зону выгорания лампы. Единственным исключением из вышеперечисленного являются компактные люминесцентные лампы, которые необходимо обязательно прогреть в течение 100 часов, прежде чем затемнить. Несоблюдение этого правила приведет к потемнению и преждевременному выходу лампы из строя.
  • Убедитесь, что приспособления правильно заземлены. Лампа должна находиться в непосредственной близости от металлической заземляющей пластины, чтобы уменьшить мерцание и увеличить срок службы лампы. Расстояние должно быть 0,5 дюйма в пределах +/- 0,25 дюйма.
  • Не используйте в одной цепи разные типы балластов или ламп. Вопреки распространенному мнению, балласты могут взаимодействовать друг с другом по одной цепи. То же самое и с лампами, поскольку они горят по-разному, и их нельзя смешивать в одном светильнике.
  • Используйте следующую таблицу, чтобы определить правильный модуль диммера ETC для ваших балластов:
2-проводная (прямая фаза) 2-проводная (обратная фаза) 3-проводный 4-х проводный
120 В переменного тока (США) D15 / D20 ELV10 D15F / D20F Д15 / Д20
230VAC (CE, Европа) ED15 / Матрица iSCR Матрица iSine ED15AFRF / Матричный флуоресцентный ED15 / ER15
277VAC (США) AD20 AD20F AD20

ETC в прошлом производила несколько модулей прямой фазы, которые лучше справлялись с низкими нагрузками, известные как L10 (110 В) и AL5 (277 В).В серии L использовались технологии MOSFET и IGBT для более точного регулирования маломощных нагрузок. Из-за улучшений управления затемнением в корпусе Unison DRd и модулях управления Sensor CEM + / CEM3 эти модули были сняты с производства и больше не нужны.

Как настроить систему ETC Legacy Unison для затемнения флуоресцентных ламп

При настройке модуля затемнения на процессоре Unison убедитесь, что вы выбрали правильный тип модуля и соответствующий тип нагрузки. Когда вы выбираете люминесцентные лампы, вас спросят, какой процент балласта вы используете.Кривая и порог будут установлены автоматически. Рекомендуется установить уровень в процентах немного выше требуемого значения, установленного производителем балласта, это позволит избежать мерцания в будущем.

Как настроить систему датчика ETC для затемнения флуоресцентных ламп

Датчик

немного отличается тем, как его следует настроить для правильного затемнения флуоресцентных ламп. Сначала вы должны установить кривую, которую хотите использовать. Большинство людей выбирают линейный, но есть и модифицированный линейный, у которого более мягкий нижний конец кривой.После этого установите порог примерно на 60% и измерьте выходное среднеквадратичное напряжение для диммера при его минимальном значении. Требуется, чтобы напряжение в 0,47 раза превышало входное линейное напряжение. Если 60% неверно, выберите другой порог, который ближе к желаемому выходу, и проверьте его с помощью измерителя. С этим типом настройки (допустим, 60% порог) ваш фейдер будет иметь большую область перемещения (от 0 до 59%), где ничего не произойдет.

Другая информация

В устаревших системах Unison вы можете установить для зоны минимальный уровень 60, максимальный или полный и установить флажок «Использовать ноль как выключенный».«Это даст фейдеру настенной станции полный контроль над балластом во всем диапазоне фейдера и при этом отключится в нижней части хода фейдера. Это очень хорошее решение.

При запуске балластов с консоли управления DMX найдите время, чтобы запрограммировать профиль, имитирующий программирование Unison, или запишите все ваши реплики с затронутыми каналами от 59 до полного. Таким образом, синхронизированное затухание по-прежнему будет работать со всеми флуоресцентными и нефлуоресцентными каналами параллельно.

Устранение неполадок при затемненных флуоресцентных лампах

1. Лампы разного уровня на разных балластах

  • Смесь ламп разных типов и возрастов.

2. Концы ламп почернели

  • Лампы не простаивали 100 часов.
  • Лампы работали в течение долгого времени на очень низких уровнях.
  • Лампы отработали ниже рекомендованного уровня.

3. Лампы мигают или мигают только на низком уровне

  • Лампы не простаивали 100 часов.
  • Балласт загоняется слишком низко.Проверьте настройку нижнего среднеквадратичного напряжения.

4. Лампы мерцают или мигают на всех уровнях

  • 3-проводной балласт затемнен, переключенные провода поменяны местами.
  • Лампы не были полностью выдержаны в течение 100 часов.
  • Лампы и пускорегулирующие устройства не согласованы.
5.Лампы включаются на полную мощность на нижнем уровне управления и не тускнеют.
  • У 4-проводного балласта отсутствует или неправильная проводка для управления.

6. Лампы не тускнеют до минимального уровня

  • Лампы не простаивали 100 часов.
  • Светильники неправильно заземлены.
  • Старые лампы.

Какие балласты нельзя использовать с оборудованием ETC

Убедитесь, что вы используете правильный модуль (ELV10) при диммировании управляющих балластов с обратной фазой. Все остальные диммерные модули Sensor и Unison обеспечивают управление прямой фазой. Использование балластов, не предназначенных для этих систем, вызовет множество проблем и приведет к неправильному затемнению. Самый распространенный производитель этих балластов - ESI. Lightolier производит блок преобразователя в одно- и двухканальной моделях для адаптации управляющего сигнала прямой фазы к управлению обратной фазой, но стоимость весьма значительна.Большинство выпускаемых сегодня балластов с регулируемой яркостью являются электронными, и с ними легко работать. Однако, поскольку люди модернизируют старые объекты, также используются регулируемые магнитные балласты. Большинство магнетиков можно приглушить, но, как всегда, если есть сомнения, сначала проверьте их. (С вопросами обращайтесь к разработчикам приложений) Магнитные балласты должны иметь термическую защиту для предотвращения перегрева несинусоидальных сигналов.

Существует множество стандартов наименования люминесцентных ламп; вот краткое изложение

Диаметр

Число с префиксом T указывает диаметр трубы.

Т-номер

Диаметр

Т12

1,5 дюйма

Т8

1,0 дюйма

Т5

0.5 дюймов

Длина и мощность

Длина и мощность трубки взаимозависимы.

Мощность

Длина

40 Вт

48 дюймов (1220 мм)

30 Вт

36 дюймов (910 мм)

20 Вт

24 дюйма (610 мм)

13 Вт

21 дюйм (530 мм)

15 Вт

18 дюймов (460 мм)

14 Вт

15 дюймов (380 мм)

8 Вт

12 дюймов (300 мм)

6 Вт

8 дюймов (230 мм)

4 Вт

6 дюймов (150 мм)

.

Светодиодные полосы 12 В: питание и подключение

Светодиодные ленты

стали быстрым и эффективным решением для создания акцентного освещения вокруг вашего дома. Относительно недорогой вариант - это низковольтное светодиодное освещение на 12 вольт. Эти дискретные полосы иногда называют светодиодными ленточными лампами или гибкими светодиодными полосами, имея в виду легкость, с которой они формируются на любой поверхности, обеспечивая мягкий, плавный акцентный свет. Низкое входное напряжение 12 В постоянного тока позволяет им работать с высокой скоростью, а светодиоды 5050 обеспечивают охлаждение и безопасность для работы в ограниченном пространстве.Все это определяет то, что делает светодиодные ленты 12 В идеальным вариантом для освещения под шкафами, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухт и многого другого. Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы рассмотрим, как убедиться, что вы правильно питаете светодиодные ленты, а также различные способы их подключения, чтобы обеспечить наилучшую настройку светодиодного освещения.

Основы гибких светодиодных лент 12 В

Название говорит само за себя, эти полоски имеют гибкое линейное основание, на которое помещается 5050 светодиодов.5050 - это как раз размер / тип светодиода. Это обычный размер светодиодных лент, они большие и яркие, но при этом отлично работают. 3528 - еще один распространенный тип светодиодов, используемых в светодиодных лентах, я бы избегал их, поскольку они намного меньше и тусклее. Любое больше, чем 5050, и освещение становится намного дороже и нагревается, что вносит в смесь радиатор и контроль температуры.

Эти гибкие светодиодные ленты бывают натурального белого цвета: 3000K (теплый белый), 4000K (нейтральный белый) и 6500K (холодный белый).Цветные светодиодные ленты также доступны в красном, желтом, зеленом, синем и RGB (меняющем цвет) цвете. Дополнительные сведения об основах гибких лент на 12 В см. Здесь.

Те, кто выбирают белые светодиодные ленты, могут выбирать между двумя плотностями. Плотность - это количество светодиодов на расстоянии вдоль полосы. Полоски стандартной плотности имеют 30 светодиодов на метр (150 на катушку), которые излучают около 540 люмен на метр. Полоса высокой плотности вдвое больше, чем 60 светодиодов на метр (300 на катушку), и дает 1080 люмен на метр! Тем, кто ищет самый яркий свет для рабочего освещения, определенно следует выбрать высокую плотность, поскольку они значительно ярче.Однако для акцентного освещения обычно просто требуется мягкое свечение, поэтому вы можете использовать стандартную плотность, так как они дешевле и не будут слишком сильными. ПРИМЕЧАНИЕ , что полоски высокой плотности будут работать при более высокой мощности, но мы рассмотрим питание ниже.

Светодиодные ленты

12 В поставляются в катушках по 5 м (16,4 фута). Компания LEDSupply предлагает модели меньшей длины - 3, 6, 9 и 12 футов. Полоски можно легко обрезать до нужного размера, так как следы от разрезов вместе с контактными площадками для пайки есть каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности.Вот простой пример того, как отрезать нестандартную длину и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие полоски легко крепятся, так как они имеют липкую ленту, которая будет приклеиваться к вашей поверхности, плоской или округлой. Они также покрыты силиконовым покрытием для защиты от воды. Использование светодиодных лент на 12 В сократит время установки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, - это (1) незнание источника питания необходимой мощности или (2) то, как соединить несколько лент вместе или обратно к одному источнику питания. Ниже мы рассмотрим некоторые передовые методы питания светодиодных лент.

Питание светодиодных лент

Для этих полос требуется постоянный вход 12 В постоянного тока. Единственное, что вам нужно знать, чтобы найти источник питания для светодиодных лент, - это мощность. В приведенных ниже спецификациях указана мощность как для стандартных, так и для полосовых ламп высокой плотности. Это поможет вам легко определить мощность вашей системы, а затем выбрать подходящий источник питания.

Длина (фут.) Длина (метры) 30 светодиодов на метр
Мощность
60 светодиодов на метр
Мощность
1 0,3048 2,4 4,8
2 0,6096 4,8 9,6
3 0,9144 7,2 14,4
6 1,8288 12,15 20.8
9 2,7432 22,05 33,6
12 3,6576 22,05 33,6
16,4 (полный барабан) 5 27 40

Расчет мощности, пример № 1: Итак, представьте, что у вас есть длина около 20 футов, которую вам нужно покрыть за один сплошной проход полосами стандартной плотности. Этого можно достичь, используя полную катушку, а затем добавив 4 дополнительных ножки с беззазорным соединителем.Используя приведенную выше таблицу, мы можем это найти.

Мощность = Полная мощность рулона (стандартная) + 3 фута. Мощность + 1 фут. Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Обычно вам нужно сделать небольшой запас мощности между вашей мощностью и номинальной мощностью источника питания. В этом приложении вы должны найти блок питания 12 В, способный не менее 40 Вт.

Расчет мощности, пример №2: Возьмем, к примеру, вы хотите запустить 18 футов светодиодных лент высокой плотности для другого приложения.

Мощность = полная катушка (высокая плотность) x 2 фута. Мощность

Мощность = 40 + 9,6

Мощность = 49,6 Вт

Для этого приложения я бы остановился на блоке питания мощностью не менее 50 Вт. Помните, что мы хотим сделать блок питания более мягким, чтобы вы могли в большей безопасности выбрать блок питания на 60 Вт.

Варианты источников питания для светодиодов

Первый вариант - использовать подключаемый блок питания. Настенные или настольные блоки питания подключаются непосредственно к сетевой розетке и переключают линейное напряжение до 12 В постоянного тока для полос.Это удобно для небольших приложений или в местах, где у вас есть скрытая розетка, которая не мешает. Это, безусловно, упрощает электромонтаж, так как вы просто подключаете кабель и не подключаете провода напрямую к основным линиям.

Это подводит нас ко второму варианту - проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши ленты. Эти блоки питания обычно бывают более дискретных размеров, и их гораздо проще спрятать в стенах или где угодно.Блоки питания с открытой рамой в клетке обычно также попадают в эту категорию и очень полезны благодаря своим винтовым клеммным портам для простых подключений и множеству портов. Это определенно более профессиональный вид, чем просто подключение к стене, но для этого потребуется, чтобы основные линии были легко доступны для ваших источников света.

Подключение светодиодных лент к источнику питания

Подключить планки к источнику питания довольно просто, оно просто меняется в зависимости от вашего источника питания и тому подобного.Для тех, кто собирается со штепсельной вилкой источника питания, выходное соединение обычно представляет собой штекер 2,1 мм. К счастью, полные катушки лент поставляются с гнездовой вилкой 2,1 мм для бесшовного соединения, если у вас более короткая длина, вы можете использовать винтовые клеммные разъемы ниже.

С проводными источниками питания все немного иначе, поскольку у них отключаются провода, а нет прямых вилок. Если на вашей планке есть гнездовой штекер 2,1 мм, проще всего подключить винтовой клеммный разъем (2.1 штекер) к выходным проводам источника питания, чтобы можно было выполнить звуковое соединение. У вас также есть возможность отрезать коннектор от ленты и просто соединить провод с помощью припоя или гаек.

Как подключить несколько планок к одному источнику питания

Подключение нескольких лент к одному источнику создает петлю в проекте, поскольку обычно есть только одно подключение к источнику питания. Блоки питания с открытой рамой в клетке отлично подходят для использования нескольких полос, поскольку они имеют два канала с портами терминала, в каждый из которых может входить несколько полос.

Если вам нужно использовать подключаемый модуль, я бы посоветовал подключить оба разъема ленты к разветвителю светодиодных лент, который затем будет плавно подключаться к вилке блока питания. Кабели-разветвители для светодиодных лент могут иметь до 4 выходов, так что вы потенциально можете получить 4 полосы, работающие без проблем от одного подключения к источнику питания!

При подключении полосок вам просто нужно надежно соединить все провода полосы с выходными проводами источника питания.Это можно сделать с помощью гаек или подключить все полосы к общему положительному и отрицательному проводу, чтобы вы могли выполнить однозначное соединение с проводным источником питания.

Падение напряжения и как его избежать

Очень важным фактором, который обычно упускают из виду с этими гибкими полосками, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения через провод (или светодиодную ленту). Проще говоря, с каждым футом провода доступное напряжение на каждой ноге падает по длине провода.Это повлияет на стрипы стандартной плотности, желающие иметь длину более 32 футов, и стрипы с высокой плотностью, желающие быть длиннее, чем полная катушка (16,4 фута). Если вы проделаете большую длину, чем эта длина, полосы будут затронуты и не будут работать должным образом, поэтому вы не можете соединить полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вам нужно разделить длинные отрезки светодиодных лент на более короткие. Затем более короткие отрезки можно подключать параллельно от источника питания.Есть несколько способов сделать это, давайте рассмотрим различные схемы подключения ниже.

Электропроводка №1: несколько параллельных проходов полосовых огней

Вы хотите установить непрерывную 60-футовую светодиодную ленту под барной стойкой для акцентного освещения. Поскольку самый длинный бег, который вы можете сделать, составляет 32 фута, вам нужно будет разбить его как минимум на 2 отрезка. Чтобы сделать две равные части, вы должны пробежать две полосы на 30 футов каждая. Проведите первую полосу прямо от источника питания.Протяните параллельный набор проводов до точки, где заканчивается первая полоса, чтобы питать вторую полоску.

Электропроводка № 2: источник питания в среднем приближении

Это отличный подход, если вы можете каким-то образом поместить источник питания в середину длинной полосы, которую вам нужно запустить. Таким образом сокращаются лишние провода, так как вы можете разделить их пополам и просто провести обе полоски в противоположных направлениях прямо от источника.

Электропроводка №3: ​​используйте несколько источников питания

Иногда вместо прокладки длинных проводов и разделения проводов, идущих от источника питания, заказчики предпочитают использовать отдельные источники питания в разных областях.Это отлично работает, если вы можете подавать питание в определенных местах, которые вам понадобятся, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это должно помочь вам в настройке светодиодных лент с правильной разводкой и источником питания. Как всегда, мы хотели оставить вам несколько полезных деталей, которые действительно упростят соединение полос.

Разветвители светодиодных лент: Эти Y-образные светодиодные соединители позволяют подключить один источник питания и подключить несколько светодиодных линий к нему с помощью простого разъема.Они доступны в вариантах RGB и одного цвета и доступны с двумя, тремя и четырьмя выходами.

Винтовые клеммные разъемы: эти небольшие разъемы очень удобны, когда вам нужно выполнить надежное соединение между двумя наборами проводов. Просто прикрутите провода к обоим концам и подключите их с легкостью. Также работает, когда вам нужно перейти от проводов к какой-либо вилке 2,1 или 2,5 мм.

Разъемы для светодиодных лент

EZ Clip: эти разъемы защелкиваются прямо на том конце ленты, где вы ее разрезаете.Возможны варианты зачистки или зачистки проводов. Это упрощает подключение светодиодных лент или добавление зазоров внутри установки без необходимости пайки.

Old Fashioned Way: Выломайте припой и проволоку и сделайте эти соединения, как мы делаем здесь.

.
