Как сделать контрольную лампу для авто своими руками


«Контролька», или простейший тестер автомобилиста своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна многим автомобилистам. Иногда в автомобиле необходимо проверить целостность предохранителей, проводов, наличие напряжения. Конечно, для таких целей есть и обычные измерительные приборы, но они питаются от батареек, которые садятся в самый неподходящий момент, да и экран на морозе не всегда показывает.

В этой статье, автор YouTube канала "George Kosilov" расскажет Вам, как сделать простейший измерительный прибор автомобилиста. Это так называемая "контролька" или контрольная лампа, изготовленная в удобном небольшом корпусе. Изготовить такую самоделку можно за считанные минуты, используя минимум инструмента.

Материалы.
- Шариковая ручка с прозрачным корпусом
- Гвоздь
- Индикаторная лампа на 12 В
- Акустический провод
- Небольшой крокодил
- Секундный клей
- Паяльная кислота, припой
- Сода.

Инструменты, использованные автором.
- Паяльник
- Кусачки, плоскогубцы
- Шуруповерт.

Процесс изготовления.

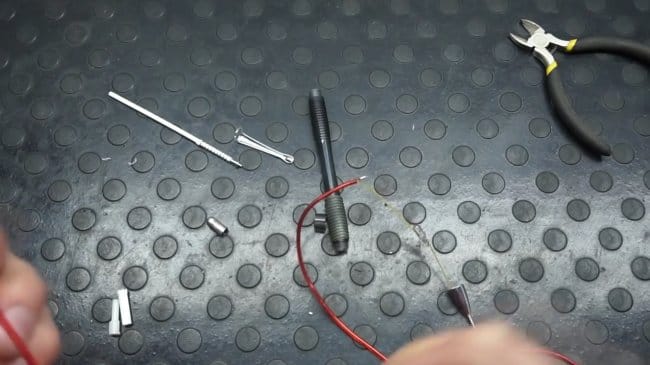

Автор разбирает шариковую ручку, и подбирает гвоздик подходящего размера. Конец гвоздя необходимо заточить, он будет играть роль щупа.


Затем автор наматывает на основание гвоздика зачищенный край отрезка телефонного провода.
Смазывает место пайки паяльной кислотой, пропаивает место соединения.

В качестве индикатора будет использоваться лампочка панели приборов, либо любая другая небольшой мощности с напряжением питания 12 Вольт. Припаивает один из выводов лампочки к проводу.

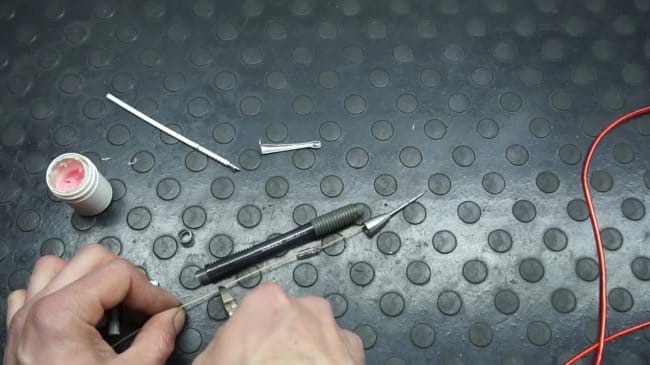

Затем собирает головку индикатора, устанавливая в нее гвоздик. Для того, чтобы его зафиксировать, автор применяет обычную соду. Засыпает ее в носик, и пропитывает супер клеем.

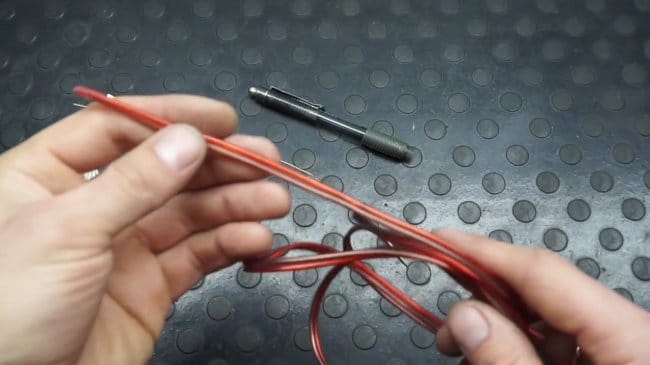

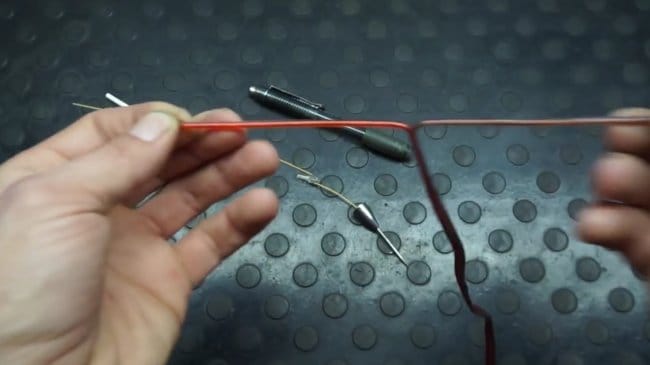

Пока клей сохнет, можно подготовить вторую часть ручки. Двухжильный акустический кабель по мягкости отлично подходит для такого прибора, нужна одна жила.

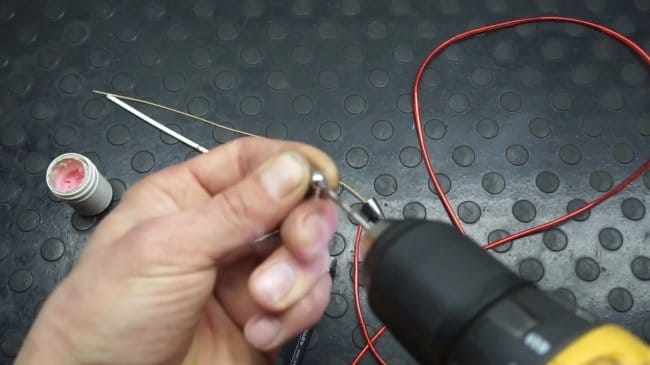

Сверлит отверстие для провода в колпачке, можно прожечь раскаленным гвоздем.

Припаивает второй контакт лампочки к тонкому проводу, обкусывает излишки и соединяет с акустическим кабелем.


Собирает индикатор, протягивая через колпачок провод, а лампочка должна остаться в прозрачной части корпуса ручки.

Вклеивает колпачок в основание ручки при помощи секундного клея.

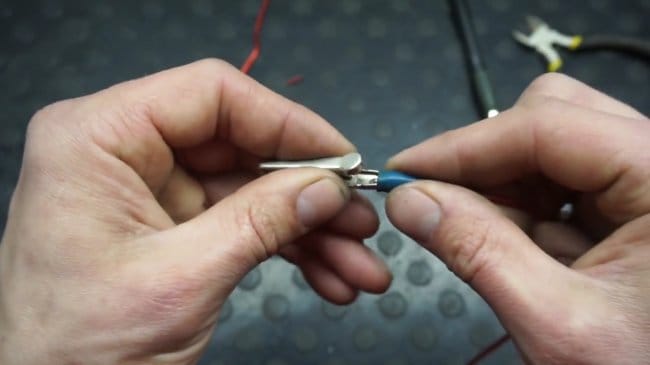

Затем зачищает край кабеля, и зажимает его плоскогубцами в небольшом "крокодиле". Важно не забыть одеть на кабель кембрик или кусочек термоусадочной трубки.

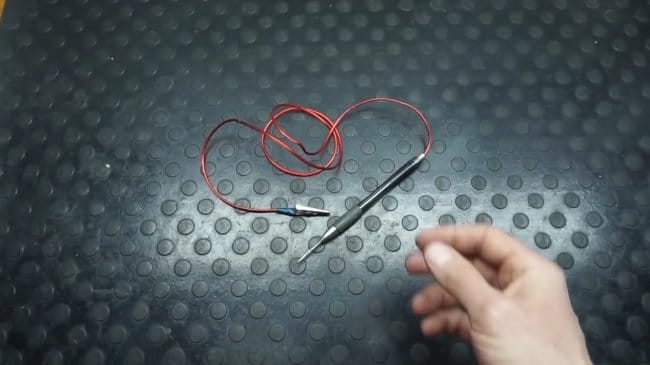

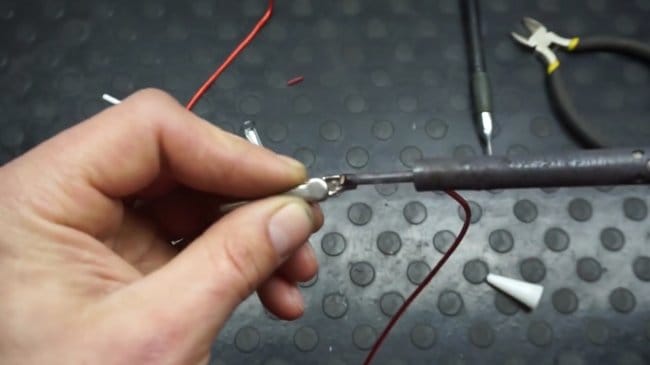

Пропаивает соединение, надевает кембрик. Устройство готово!

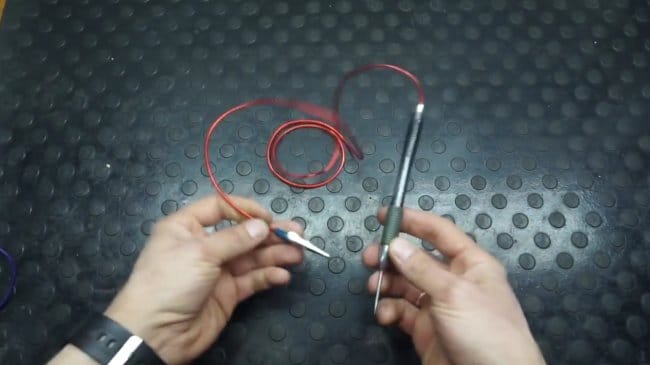

Теперь можно прицепить крокодил на массу автомобиля, и проверить предохранители.

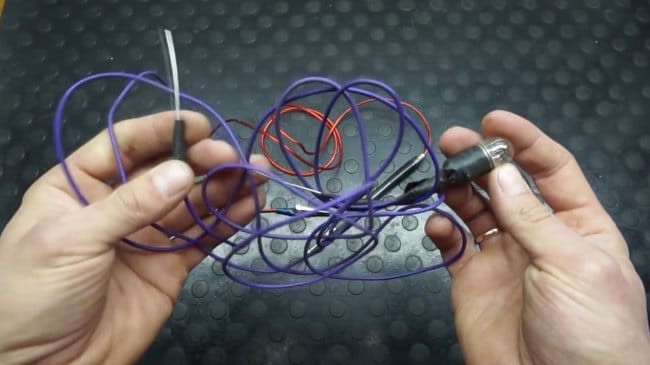

А вот так иногда выглядят похожие изделия.

В общем, вот такой прибор получился у автора, сферу его применения объяснять наверно нет смысла.


Спасибо автору за простую, но полезную и надежную самоделку!

Всем удачи, и ни гвоздя, ни жезла!
